Kaip elektros kabelių traukimo įrankiai gali sutrumpinti montavimo laiką nepažeidžiant laido?

Metmenys ir skaitytojo pažadas

Su kuo išeisite

• Paprastas angliškas įrankių kategorijų žemėlapis ir tai, ką kiekvienas iš jų pataiso vietoje.
• Sprendimų lentelė, kurią galite nukopijuoti į vidinį pirkimo kontrolinį sąrašą.
• Pakartojama darbo eiga (išankstinis traukimas → traukimas → potraukis), kuri sumažina trintį ir perdirbimą.
• Į pirkėją orientuotos pastabos, skirtos palyginti tiekėjus už „mažiausios kainos“.

Dažniausi skausmo taškai traukiant kabelį

Ant popieriaus kabelio traukimas yra „tik trauka“. Iš tikrųjų tai yra sistemos problema: trasos geometrija, paviršiaus būklė, kabelio svoris, tepimas, Įtampos kontrolė ir valdymo drausmė – viskas kartu. Štai skausmo taškai, kurie atsiranda tiek mažų kanalų traukimo, tiek didelių tranšėjų įrengimuose.

1) Trinties šuoliai, kurie stabdo trauką

Trintis nėra vienoda. Jis smailia posūkiuose, poslinkiuose, kanalų perėjimuose ir grubiuose įėjimo taškuose. Jei nesuvaldysite tų šuolių, gausite sustojimai, perkaitimas kontaktiniuose taškuose arba „didvyrio traukimai“, viršijantys saugią įtampą.

2) Kabelio apvalkalo įbrėžimai ir izoliacijos pažeidimai

Žala dažnai kyla dėl pagrindinių dalykų: aštrių briaunų ties kanalo angomis, tempimo per grubius tranšėjos pagrindus, per toli vienas nuo kito išdėstytus volus arba netinkamo dydžio ir išlygiuotų galvučių traukimas.

3) Lenkimo spindulio pažeidimai kampuose ir šuliniuose

Net tada, kai ekipažas mano, kad „važiavo lėtai“, netinkamas kampo nustatymas gali priversti lenkti. Tai gali sutrumpinti kabelio tarnavimo laiką ir sukelti gedimų ateityje.

4) Nekontroliuojama įtampa ir sukimas

Sukimas gali apkrauti laidininkus ir sukelti tvarkymo problemų pasroviui. Prasta įtampos kontrolė taip pat padidina pavojų įguloms ir įrangai. Čia svarbu tinkama traukimo linija, pasukimai ir įtempimas.

5) Našumo sumažėjimas dėl bandymų ir klaidų įrankių

Jei įgula atvyksta su „dažniausiai reikiamais daiktais“, jie praleis laiką improvizuodami – dažnai su rezultatais, kurie šiandien atrodo gerai, o vėliau nepavyks. Suplanuotas įrankių rinkinys paprastai yra pigesnis nei vienas pakartotinis traukimas.

Įrankių grupės, kurios išsprendžia tuos skausmo taškus

Stiprus įrankių rinkinys apima tris darbus:vadovas(kontroliuoti maršrutą ir posūkį),traukti(saugiai užtikrinti sukibimą), irapsaugoti(neleiskite nusitrinti, sutraiškyti ir susisukti). Žemiau yra šerdisElektros kabelių traukimo įrankiaigrupės ir kaip jos susieja su realiomis problemomis.

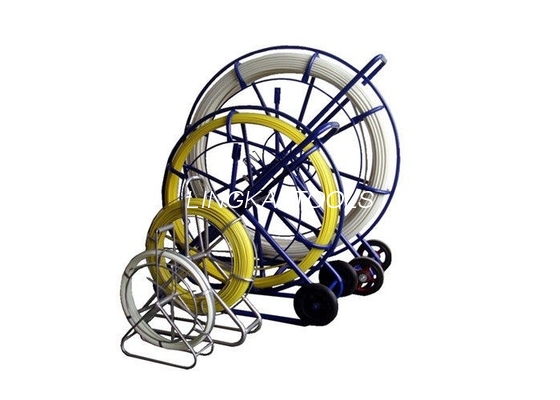

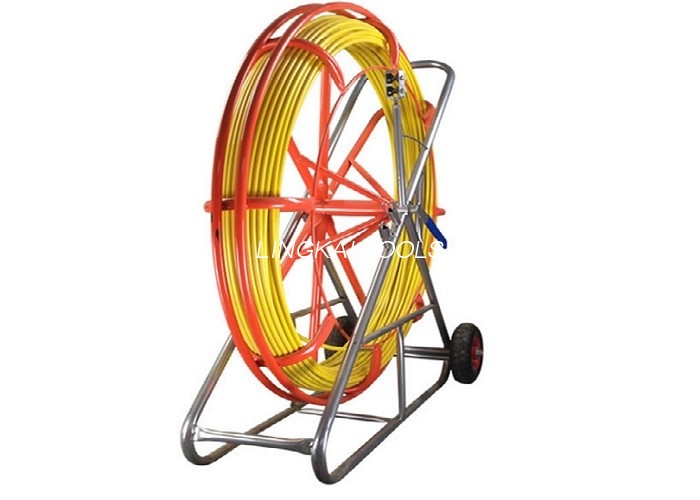

A) Kanalinės meškerės ir žuvų sistemos

• Ką jie daro:Nutieskite bandomąjį kelią per vamzdį / kanalus, kad galėtumėte traukti virvę / liniją nepažeisdami kabelio.
• Ką jie taiso:Prarastas laikas klausiant „kaip susitvarkyti?“ ir pilotinės linijos gedimai ilguose važiavimuose.
• Ko ieškoti:Tinkamas strypo skersmuo, užtikrinantis standumą, stabdžių sistema kontroliuojamam naudojimui ir rėmas, kuris yra stabilus stūmimo / traukimo metu.

B) Tiesios linijos volai ir tranšėjos volai

• Ką jie daro:Pakelkite ir nukreipkite kabelį nuo žemės, kad sumažintumėte trintį ir apsaugotumėte striukę.
• Ką jie taiso:Vilkimo žala, užsikimšimas ir netolygi traukimo jėga per maršrutą.
• Ko ieškoti:Nominali apkrova, guolių konstrukcija ir atstumas tarp ritinėlių, atitinkantis kabelio svorį ir maršruto sąlygas.

C) Kampiniai volai, šulinio / duobės galvutės volai ir įėjimo apsauga

• Ką jie daro:Kontroliuokite lenkimo spindulį kampuose ir apsaugokite kabelį įėjimo/išėjimo taškuose.
• Ką jie taiso:Lenkimo pažeidimai, sutraiškytos striukės kraštuose ir trinties smaigaliai kampuose.
• Ko ieškoti:Lygūs ritinėlių paviršiai, stabilūs rėmai ir lengvas tvirtinimas / padėties nustatymas.

D) Kabelių rankenos (kojinių traukimas) ir traukimo galvutės

• Ką jie daro:Tolygiai perkelkite traukimo jėgą į trosą (arba į traukimo kilpą / galvutę), sumažindami vietinį įtampą.
• Ką jie taiso:Paslydimas, laidininko pažeidimas dėl improvizuotų mazgų ir nesaugios traukimo jungtys.
• Ko ieškoti:Tinkamas sukibimo diapazonas, tinklelio kokybė, saugus tvirtinimas ir suderinamumas su pasukamaisiais elementais.

E) Sukamieji mechanizmai, apsaugos nuo sukimosi sprendimai ir traukimo linijos valdymas

• Ką jie daro:Sumažinkite posūkio perkėlimą ir laikykite traukimo sistemą išlygintą.
• Ką jie taiso:Sukimas, lenkimas ir nestabilus traukimas.
• Ko ieškoti:Sistemą atitinkanti apkrova ir sklandus sukimasis esant įtempimui.

F) Gervės, traukikliai, traukikliai ir stūmimo/traukimo mašinos

• Ką jie daro:Užtikrinkite valdomą sukibimą, ypač ilgesniems ar sunkesniems tempimams.
• Ką jie taiso:Rankinio traukimo apribojimai, nenuosekli įtampa ir nuovargio sukeltos klaidos.
• Ko ieškoti:Linijos greičio valdymas, stabdymas, suderinamumas su matavimo / įtempimo stebėjimu ir saugus tvirtinimas.

G) „Paramos“ įrankiai, kurie tyliai užkerta kelią nelaimėms

• Kabelių būgno stovai / ritės tvarkymas:Apsaugo tempimo, būgno „pabėgimo“ ir šoninio įkėlimo problemų.
• Matavimo įrankiai:Padeda patvirtinti maršruto ilgį ir planuoti atstumą tarp ritinėlių bei tarpsnius.
• Tepimo strategija:Ne „įrankis“ metalo prasme, bet tai vienas didžiausių trinties reduktorių, kurį galite valdyti.

Greito pasirinkimo lentelė

Naudokite tai kaip greitą filtrą derindamiElektros kabelių traukimo įrankiaiį darbo sąlygas. (Patarimas: jei nesate tikri, pirmenybę teikite apsaugai ir trinties kontrolei – tai labiausiai sumažina pertvarkymo poreikį.)

Praktiška kabelių traukimo darbo eiga

Įrankio pirkimas apsimoka tik tuo atveju, jei darbo eiga yra disciplinuota. Čia yra lauke tinkama seka, kurią galite standartizuoti visose įgulose.

1 veiksmas: planavimas iš anksto (10–20 minučių sutaupysite valandų)

• Maršruto apžiūra:Suskaičiuokite posūkius, nustatykite siaurus kampus ir patvirtinkite įvažiavimo / išvažiavimo taškus.
• Kabelio duomenų patikrinimas:Patvirtinkite išorinį skersmenį, mažiausią lenkimo spindulį ir traukimo būdą (suėmimas prieš traukimo galvutę).
• Riedučių planas:Nuspręskite ritinėlio tipą ir tarpą; pridėkite kampinius / duobės galvutės volelius ten, kur tikimasi trinties šuolių.
• Pilotinės linijos strategija:Pasirinkite kanalo meškerės / žuvies metodą, tada, jei reikia, atnaujinkite į traukimo lyną / valą.
• Apsaugos planas:Nustatykite bet kokius aštrius kraštus, grubus tranšėjos pagrindus ar perėjimus, kuriems reikia apsaugų ar įėjimo rankovių.

2 veiksmas: sąranka, apsauganti nuo kabelio pažeidimo

• Pirmiausia įdiekite įėjimo apsaugą:Netraukite vieną kartą ir pamatysite. Apsaugokite kraštus, kol kabelis juos nepalies.
• Sąmoningai padėkite volelius:Per mažai ritinėlių padidina pasipriešinimą; per daug blogai išdėstytų ritinėlių padidina užsikimšimo vietas.
• Išlyginkite ties gerve / traukikliu:Netinkamas išlyginimas padidina šoninę apkrovą ir posūkį.
• Naudokite tinkamas rankenas ir jungtis:Venkite improvizuotų ryšių, kurie sutelkia stresą.

3 veiksmas: patraukite su kontroliuojama įtampa

1. Pradėkite lėtai:Prieš didindami greitį, leiskite kabeliui „nusistoti“ ritinėlio kelyje.
2. Laikrodžio kampai:Kiekvienoje didelės rizikos vietoje pastatykite po įgulos narį, kad jis galėtų stebėti posūkį ir trintį.
3. Palaikykite ryšį:Paprastas sustabdymo/lėtėjimo/eijimo protokolas apsaugo nuo nesusipratimų dėl triukšmo ir slėgio.
4. Sustokite, jei pamatysite, kad striukė pažeista:Pauzė dabar yra pigesnė nei gedimas vėliau.

4 veiksmas: patikrinimai po ištraukimo, sumažinantys atgalinių skambučių skaičių

• Vizuali apžiūra:Patikrinkite striukės būklę kampuose, įėjimais ir žinomuose šiurkščiuose segmentuose.
• Patvirtinkite maršrutą:Įsitikinkite, kad kabelis tinkamai pritvirtintas ir nėra netyčia suspaustas.
• Dokumentuokite sąranką:Ritinėlių išdėstymo ir įėjimo apsaugos nuotraukos padeda atkartoti tai, kas veikė.

Saugos ir kokybės kontrolė, neleidžianti perdirbti

Saugiausi darbai paprastai yra geriausios kokybės darbai, nes jie priklauso nuo nuspėjamumo ir kontroliuojamų jėgų. Čia pateikiami praktiški valdikliai, tinkantys kasdienėms operacijoms, nesumažinant įgulos darbo.

1 kontrolė: „Silpniausios grandies“ įvertinimo patikrinimas

Kiekviena traukimo sistema turi silpniausią komponentą (suėmimą, pasukimą, lyną, ritinėlį, tvirtinimo tašką). Šis komponentas apibrėžia jūsų saugią ribą. Perkant iš tiekėjo, kuris pateikia aiškius įvertinimus, sumažėja spėlionių.

2 kontrolė: Kampo disciplina

Kampuose susiduria trintis, lenkimo spindulys ir kabelio apsauga. Jei biudžetas mažas, pirmiausia investuokite į kampinius sprendimus. Čia taip pat greitai atsiperka stabilūs, tinkamai įvertinti volai.

3 valdymas: indukuotos įtampos suvokimas (kai taikoma)

Tam tikrose linijų ir stygų aplinkose indukuota elektra gali būti tikras pavojus. Galima naudoti specializuotus įžeminimo blokus kaip darbo plano dalis, kai to reikalauja darbo metodas – visada laikykitės savo aikštelės saugos taisyklių ir standartų.

Pirkimo pastabos pirkėjams

Jei perkateElektros kabelių traukimo įrankiaiinžinierių komandai, štai kaip įvertinti galimybes naudojant kriterijai, kurie svarbūs šioje srityje – ne tik kataloge.

Klauskite informacijos, kuri sumažina riziką

• Nominali apkrova ir taikymo sritis:„Kam jis skirtas ir kur jo nereikėtų naudoti?
• Medžiagos ir guolių detalės:Ritininė medžiaga turi įtakos kabelio apsaugai; guolių konstrukcija turi įtakos trinčiai ir ilgaamžiškumui.
• Konfigūracijos parinktys:Tiesios linijos, kampo ir duobės galvutės sąrankos neturėtų būti „vienas dydis tinka visiems“.
• Atsarginių dalių prieinamumas:Ypač volams, rėmams ir judantiems mazgams.
• Pakuotė eksporto logistikai:Apsaugo nuo pažeidimų dar neįrankiams dar nepasiekus darbo vietos.

Pirkite „sistemą“, o ne tik įrankį

Geriausiai veikiantys komplektai yra suderinti komplektai: kanalinis strypas → pilotinė linija → traukimo virvė → pasukama → rankena → ritinėliai (tiesus + kampas + įėjimas). Jei tiekėjas gali padėti nustatyti visą rinkinį jūsų įprastiems darbo profiliams, sumažinsite neatitikimus ir improvizaciją vietoje.

Kur tinka specializuotas gamintojas

Jei jūsų projektai apima pakartotinius požeminius įrengimus, tranšėjų tiesimą arba su linijų tiesimu susijusį kabelių tvarkymą, gali būti verta dirbti su gamintojas, apimantis kelias įrankių kategorijas, nes suderinamumą ir įvertinimus tampa lengviau valdyti visoje sistemoje.

Pavyzdžiui,Ningbo Lingkai Electric Power Equipment Co., Ltd. siūlo platų produktų asortimentą pagalElektros kabelių traukimo įrankiaikategorija, įskaitant kanalų strypus (bandomosios linijos kūrimui), volelius (trinčiai sumažinti), ir susiję traukimo / tvarkymo priedai – naudingi, kai bandote standartizuoti savo komandos rinkinius, o ne maišyti neprilygstamas dalis iš kelių šaltinių.

DUK

Final Takeaway

GeriausiasElektros kabelių traukimo įrankiaine tik „traukite stipriau“ – jie sumažina trintį, apsaugo kabelių paviršius, kontroliuoti lenkimo spindulį ir padėti ekipažams išlaikyti pastovią įtampą. Jei standartizuosite įrankių sistemą labiausiai paplitusiais maršrutais, pamatysite mažiau užstrigusių tempimų, mažiau sugadintų striukių ir mažiau brangių keitimų.
