Kas yra požeminio kabelio montavimo įrankiai ir kaip jie pagerina projekto efektyvumą?

Abstraktus

Požeminiai elektros ir ryšių tinklai sparčiai plečiasi, nes miestai siekia saugesnės, patikimesnės ir vizualiai švaresnės infrastruktūros. Šios transformacijos centre yraPožeminio kabelio montavimo įrankiai, kurios lemia ne tik statybos greitį, bet ir saugumą, kabelio ilgaamžiškumą bei ilgalaikį sistemos veikimą. Šiame straipsnyje nagrinėjama visa požeminių kabelių įrengimo įrankių ekosistema, įskaitant raktažodžiais išplėstus variantus, pvz., požeminių kabelių traukimo įrankius, kabelių tiesimo įrangą, kanalų strypų sistemas, gerves, volelius ir įtempimo stebėjimo įrenginius. Remdamiesi pramonės praktika ir inžinerine logika, paaiškiname, kaip šie įrankiai veikia, kur jie taikomi ir kaip juos atsakingai pasirinkti pagal šiuolaikinius EEAT standartus. Diskusiją informuoja gamybos patirtis išNingbo Lingkai Electric Power Equipment Co., Ltd.ir orientuojasi į praktinę vertę, o ne į reklaminius teiginius.

Turinys

• Požeminio kabelio montavimo įrankių supratimas
• Kodėl požeminiam įrengimui reikia specializuotos įrangos
• Išplėstos raktažodžių ir įrankių kategorijų paaiškinimas
• Pagrindiniai požeminių kabelių montavimo įrankių tipai
• Kaip šie įrankiai pagerina saugą ir kabelių vientisumą
• Atrankos kriterijai skirtingiems projektų scenarijams
• Įprastų diegimo įrankių palyginimo lentelė
• Pramonės pritaikymas ir naudojimo atvejai
• EEAT svarstymai gaminant ir naudojant įrankius
• Dažnai užduodami klausimai
• Išvada ir tolesni žingsniai

Požeminio kabelio montavimo įrankių supratimas

Požeminių kabelių montavimo įrankiai – tai specializuota mechaninių ir hidraulinių įrenginių grupė, skirta elektros arba ryšio kabeliams, sumontuotiems žemiau žemės lygio, nukreipti, traukti, apsaugoti ir įtempti. Skirtingai nuo viršutinių styginių įrankių, požeminės sistemos veikia ribotoje aplinkoje, pvz., kanaluose, kanaluose, tranšėjose ir tuneliuose.

Šie įrankiai yra sukurti taip, kad valdytų trintį, lenkimo spindulį, tempimo įtempį ir išlyginimo tikslumą. Netinkamas įrankių naudojimas gali sukelti kabelio apvalkalo pažeidimą, izoliacijos gedimą arba priešlaikinį senėjimą, todėl įrankio pasirinkimas gali būti svarbus inžinerinis sprendimas, o ne logistika.

Kodėl požeminiam įrengimui reikia specializuotos įrangos

Kabelių įrengimas po žeme kelia iššūkių, kurių nėra oro sistemose. Tai nematomi maršruto keliai, didesni trinties koeficientai, riboti prieigos taškai ir griežtesni saugos reikalavimai. Požeminio kabelio montavimo įrankiai yra specialiai sukurti šioms problemoms spręsti.

• Sumažėjęs matomumas ir ribotos taisymo galimybės prasidėjus diegimui
• Didesnis mechaninis įtempis dėl ortakio trinties ir vingių
• Didesnė laidų sugadinimo dėl šilumos ir drėgmės rizika
• Griežtesnės miesto saugos ir aplinkosaugos taisyklės

Išplėstos raktažodžių ir įrankių kategorijų paaiškinimas

Norint visiškai suprasti požeminių kabelių diegimo įrankių apimtį, naudinga išplėsti pramonėje dažniausiai naudojamą terminiją. Šie variantai dažnai apibūdina funkciją, o ne visiškai atskirus produktus.

• Požeminio kabelio traukimo įrankiai
• Kabelių tiesimo įranga požeminėms sistemoms
• Kabelių gervės ir traukimo mašinos
• Ortakių ir vamzdžių strypų sistemos
• Kabelių ritinėliai tranšėjos ir kanalo įvedimui
• Įtempimo valdymo ir stebėjimo prietaisai

Pagrindiniai požeminių kabelių montavimo įrankių tipai

• Kabelių gervės– Suteikti valdomą traukos jėgą tolimiems įrenginiams
• Kanalas Rodders– Naudojamas norint nukreipti pilotines linijas per vamzdžius prieš traukiant kabelį

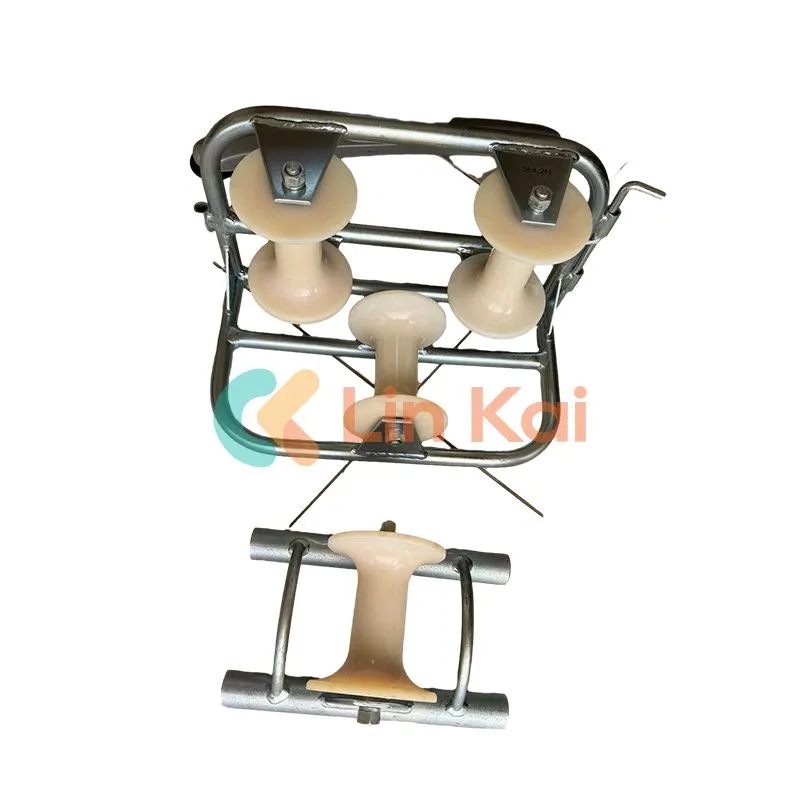

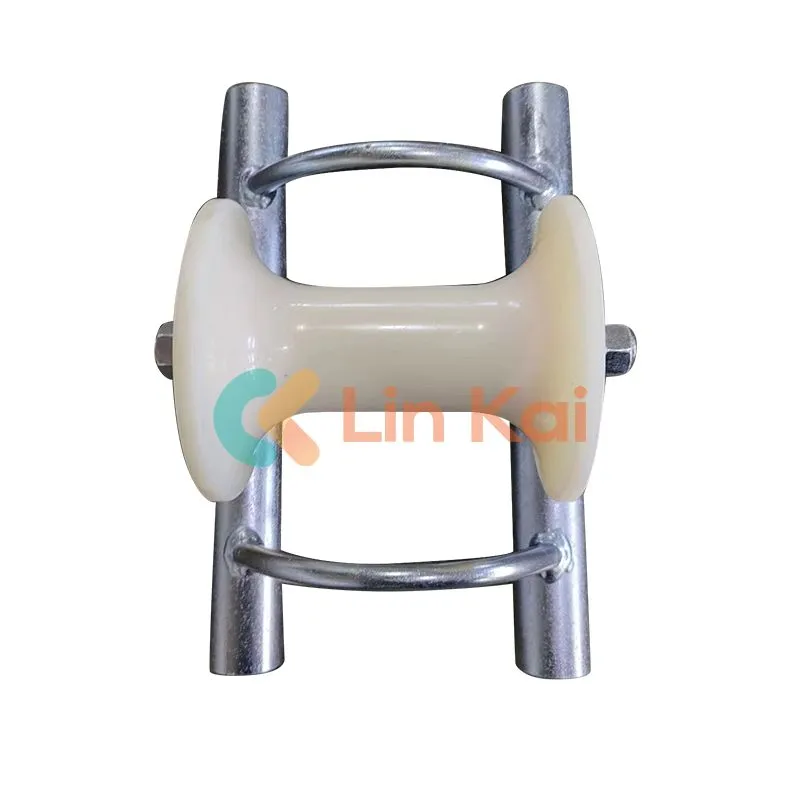

• Kabelių ritinėliai– Sumažinkite trintį ir apsaugokite kabelių apvalkalus įėjimo ir išėjimo taškuose
• Traukimo rankenos– Įtemptų traukimų metu kabelius pritvirtinkite tolygiai
• Įtempimo matuokliai– Stebėkite traukos jėgą, kad neviršytumėte kabelio ribų

Kaip šie įrankiai pagerina saugą ir kabelių vientisumą

• Žemesnis valdymas rankomis sumažina sužalojimo riziką
• Kontroliuojama įtampa neleidžia laidininkui išsitempti
• Optimizuotas lenkimo spindulys apsaugo izoliacinius sluoksnius
• Sumažėjusi trintis sumažina šilumos kaupimąsi traukiant

Atrankos kriterijai skirtingiems projektų scenarijams

• Kabelio skersmuo ir svoris
• Maršruto ilgis ir vingių skaičius
• Ortakio medžiaga ir vidinio paviršiaus būklė
• Miesto ir kaimo įrengimo apribojimai

Įprastų diegimo įrankių palyginimo lentelė

Pramonės pritaikymas ir naudojimo atvejai

• Miesto elektros paskirstymo tinklai
• Atsinaujinančios energijos tinklų jungtys
• Pramonės gamyklos infrastruktūra
• Telekomunikacijų ir šviesolaidinės sistemos

EEAT svarstymai gaminant ir naudojant įrankius

Žvelgiant iš EEAT perspektyvos, požeminių kabelių diegimo įrankiai turi būti paremti patikrinama patirtimi, skaidriais gamybos procesais ir įrodytu našumu vietoje. Tokie gamintojai kaipNingbo Lingkai Electric Power Equipment Co., Ltd.suderinti gaminio dizainą su tarptautiniais įrengimo standartais ir realiais inžinerijos reikalavimais.

Dažnai užduodami klausimai

Kas lemia tinkamą požeminių kabelių traukos jėgą?

Traukimo jėgą lemia kabelio svoris, ortakio ilgis, trinties koeficientas ir posūkių skaičius bei spindulys. Praktiškai montuotojai naudoja įtempimo stebėjimas ir maršruto skaičiavimai, kad traukimo apkrovos neviršytų kabelio gamintojo leistinų ribų.

Kaip išsirinkti stumdomąją gervę ir būgninę gervę?

Gervė dažnai pasirenkama, kai reikia nuolat traukti, gerai valdyti ir valdyti ilgus traukimus naudojant virvės kilpą. sistema. Būgninės gervės yra įprastos, kai norite, kad traukimo linija būtų laikoma pačiame būgne. Priimant sprendimą reikėtų atsižvelgti į svetainės išdėstymą, traukos ilgį, linijos valdymo poreikius ir kaip planuojate suvaldyti įtampą.

Ar man tikrai reikia latako meškerės, ar galiu tiesiog žvejoti valą per vamzdį?

Trumpiems, švariems, tiesiems vamzdžiams gali tikti žvejyba rankiniu būdu. Tačiau kanalų strypas (laidų kanalų sistema) yra daug patikimesnis ilgiau trasos, senesni kanalai arba maršrutai su keliais vingiais. Tai sumažina bandymų ir klaidų skaičių, sutrumpina darbo laiką ir padeda išvengti žalos, kurią sukelia improvizuotas tempimas.

Kuo skiriasi kabelio traukimo rankenos, tinklinės kojinės ir pasukamos jungtys?

Traukimo rankenos (tinklinės kojinės) paskirsto apkrovą ilgesnėje kabelio apvalkalo dalyje, kad sumažintų vietinį įtampą. Tarp jų yra pasukamos jungtys traukimo linija ir rankena, kad sumažintumėte sukimąsi, o tai svarbu traukiant per lenkimus arba kai virvė gali suktis. Naudojant kartu, jie gali apsaugoti tiek kabelio vientisumą, tiek montavimo kokybę.

Kaip kabelių ritinėliai gali užkirsti kelią kabelių pažeidimams kanalo įėjimo vietose?

Įėjimo taškai yra didelės rizikos zonos, nes kabelis iš laisvos vietos pereina į uždarą kanalą. Volai sklandžiai veda kabelį, sumažina apvalkalą dilimui ir išlaikyti saugesnį lenkimo spindulį. Tai ypač svarbu esant sunkiems MV/HV kabeliams arba kai įvažiavus iš karto pasisuka maršrutas.

Kada turėčiau naudoti lubrikantą ir koks yra tinkamas?

Tepalas dažniausiai naudojamas, kai numatoma didelė trintis: ilgi ortakiai, keli posūkiai, šiurkštus vamzdžių vidus arba didesnis kabelio skersmuo. Naudokite kabeliui patvirtintą traukiamąjį tepalą, suderinamą su kabelio apvalkalo medžiaga ir vietiniais aplinkosaugos reikalavimais. Venkite „bendrų“ tepalų, kurie gali sugadinti striukes arba palikti likučių.

Kaip įvertinti trintį ir įtampą prieš prasidedant traukimui?

Išankstinis traukimo įvertinimas paprastai apima maršruto sudarymą, posūkių skaičiavimą, vamzdžio patikrinimą ir įtempimo įvertinimo metodą (dažnai pagrįstą kabelio svoriu, trinties prielaidos ir posūkio daugikliai). Didesnės rizikos traukimo atveju komandos gali derinti šiuos įvertinimus su įtempimo matavimu realiuoju laiku diegimo metu siekiant patvirtinti prielaidas ir išvengti perkrovos.

Kokie įrankiai padeda išlaikyti minimalų lenkimo spindulį montuojant?

Lenkimo spindulys apsaugotas tinkamai parinkus volą, kampinius volus, kur keičiasi kryptis, ir kontroliuojamus traukimo būdus, kurie išvengia staigių trūkčiojimai. Jautriuose kabeliuose montuotojai gali pridėti spindulio kreipiklius arba naudoti skriemulius, skirtus išlaikyti didesnius spindulius, taip sumažinant vidinio laidininko ir izoliacijos pažeidimas.

Kaip sužinoti, ar kanalas skaidrus prieš traukiant laidą?

Įprasti veiksmai apima kanalo traukimą, įtvaro traukimą (kad būtų patvirtintas vidinis tarpas) ir bandomosios traukos linijos naudojimas. Sudėtingoje aplinkoje komandos gali naudokite kanalų tikrinimo įrankius, pvz., kanalų kameras. Ankstyvas ortakių būklės patvirtinimas yra vienas iš paprasčiausių būdų, kaip išvengti vidurinio traukimo sustabdymo ir kabelio pažeidimo.

Kas yra „pilotinė linija“ ir kodėl ji svarbi?

Bandomoji linija yra pradinė lengva linija, pervedama per kanalą, kad būtų sukurtas kelias stipresniems traukimo lynams ir galiausiai pačiam kabeliui. Gerai nustatytas bandomoji linija sumažina įrengimo neapibrėžtumą, leidžia laipsniškai ištraukti stiprumą ir padeda išlaikyti galutinį troso traukimą kontroliuojamą ir nuspėjamą.

Kaip sumažinti laidų susisukimo ar „kamščiatraukio“ riziką traukimo metu?

Sukimo rizika sumažinama naudojant pasukamas jungtis, išlaikant traukimo lyną, teisingai valdant išmokėjimą ir neleidžiant lynui suktis. Kontroliuojamas traukimas greitis taip pat svarbus. Jei į sukimąsi neatsižvelgiama, tai gali sukelti vidinį įtampą ir galimas ilgalaikes veiklos problemas.

Kurie požeminio kabelio montavimo įrankiai yra svarbiausi traukiant didelius atstumus?

Dirbant dideliais atstumais, pagrindinę sistemą paprastai sudaro tinkamo dydžio gervė, kalibruotas įtempimo stebėjimas, aukštos kokybės traukimo lynas, teisingos rankenos ir pasukimai, ir trinties valdymo įrankiai, tokie kaip ritinėliai ir tepalas. Daugeliui projektų taip pat naudinga maršruto planavimo praktika ir etapinis traukimas, kad kroviniai neviršytų saugių ribų.

Kokius dokumentus turėtų pateikti patikimas įrankių tiekėjas?

Ieškokite aiškių specifikacijų (vardinių apkrovų, medžiagų, matmenų), naudojimo instrukcijų, techninės priežiūros nurodymų ir kokybės užtikrinimo informacijos. Tokie gamintojai kaipNingbo Lingkai Electric Power Equipment Co., Ltd.paprastai palaiko įrankius su technine dokumentacija, kuri padeda rangovams atsakingai pasirinkti ir naudoti įrangą, kuris puikiai atitinka EEAT lūkesčius dėl skaidrumo ir kompetencijos.

Kaip prižiūrėti požeminio kabelio montavimo įrankius, kad pailgėtų jų tarnavimo laikas?

Į pagrindinę techninę priežiūrą įeina valymas po naudojimo (ypač tepalo likučių), tikrinimas, ar ritinėliai sklandžiai sukasi, rankenos patikrinimas, ar nėra nutrūkusių sruogų, gervės patikrinimas. komponentus ir stabdžių sistemas, o įrankius laikykite sausai, kad būtų išvengta korozijos. Įprasti patikrinimai taip pat sumažina gedimų riziką didelės apkrovos operacijose.

Ar galima saugiai pakartotinai naudoti traukimo lynus ir rankenas?

Dažnai taip, bet tik po apžiūros. Reikia patikrinti, ar virvės nenusidilusios, suplotos dalys, užteršimas ar nutrūkę pluoštai. Rankenos turi būti patikrintos, ar jos nepažeistos ir montavimo tikslumas. Pakartotinio naudojimo politika turi atitikti gamintojo nurodymus ir darbo vietos saugos protokolus, ypač kai traukiami sunkesni arba aukštesnės įtampos kabeliai.

Išvada ir tolesni žingsniai

Požeminių kabelių montavimo įrankiai yra būtini šiuolaikiniams infrastruktūros projektams, darantys įtaką efektyvumui, saugai ir ilgalaikiam patikimumui. Tinkamų įrankių ir partnerių pasirinkimas žymiai sumažina veiklos riziką.

Jei vertinate įrangą požeminių kabelių projektams arba jums reikia pritaikytų techninių nurodymų,susisiekite su mumisaptarti realioms įrengimo sąlygoms sukurtus sprendimus.
