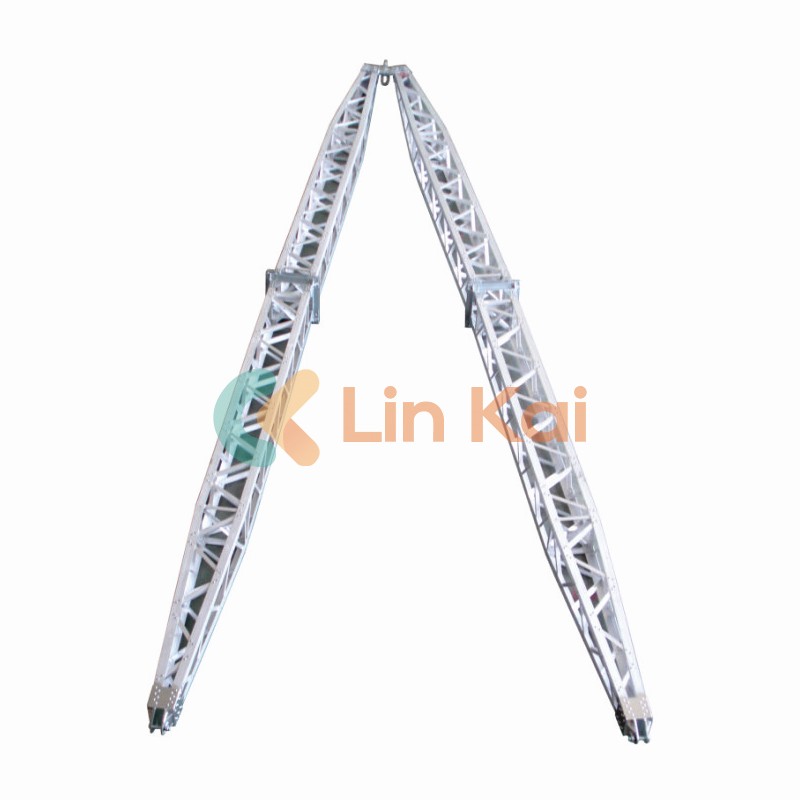

AnA formos gardelės džino stulpasyra laikinas, inžinerinio kėlimo rėmas, naudojamas pakelti, padėti ir montuoti stulpus, bokštus ir su ja susijusią įrangą perdavimo linijos, telekomunikacijų ir komunalinės struktūros erekcijos metu. Skirtingai nuo vieno vamzdelio ar vamzdinių džino stulpų, „A“ formos gardelės konstrukcija naudoja atvirą, trikampį rėmą, sujungusį didelį stiprumą, mažą svorį ir sukimo standumą. Ši konfigūracija daro ją ypač gerai tinkamą kėlimo ir aukštesnio lygio viso bokšto sekcijoms, antenos mazgams, kryžminiams ir panašiems komponentams, kur reikia kontroliuojamų, vadovaujamų kėlimo ir kompaktiško pėdsako vietoje. Gamintojai paprastai siūlo A formos gardelės džino polius aliuminio lydinio ir labai tempimo plieno variantuose, kad būtų subalansuotas perkeliamumas, stiprumas ir atsparumas korozijai.

Praktiškai A formos gardelės džino stulpas yra pritvirtintas prie konstrukcijos pagrindo arba šalia jo ir prijungtas prie skyriaus, kuris turi būti pastatytas; Tuomet naudojami gervės, užgrobimo blokai ir kontroliuojamas takelažas, norint pakelti ir pasukti sekciją į vietą. Kadangi džino stulpas veikia kaip kontroliuojama svirties rankena ir lizdo taškas, jis sumažina didelių mobiliųjų kranų poreikį atokiose ar suvaržytose vietose, todėl yra įprastas sprendimas perdavimo, paskirstymo ir nuotolinio telekomunikacijų bokšto erekcijai. Ši technika yra plačiai dokumentuota atliekant lauko procedūras ir SOP, skirtas linijų konstrukcijai ir bokšto darbui.

Kaip tai veikia (dizainas, pagrindiniai parametrai ir ką nurodyti perkant)

Kaip A formos gardelės džino stulpas išverčia mažą gervės trauką į saugų, nuspėjamą keltuvą? Savo šerdyje džino polius paverčia tempimo gervės jėgą akimirksniu apie pasukimo tašką bazinėje jungtyje. A formos gardelės geometrija palaiko medžiagą ploną ir lengvą, naudodama trikampius elementus, kad atsispirtų lenkimui ir sukimui, paskirstydama apkrovas per kelias kojas ir susukus mazgus, o ne vieną vamzdį. Viršutinė/galvos mazgas yra sukurtas taip, kad galėtų priimti skirtingus priedus (fiksuotą galvutę, pakilimo galvutę, dvigubos naudojimo galvutę) ir takelažo blokus, leidžiančius džino stulpui suderinti su bokšto sekcijos keltuvo profiliu.

Žemiau yra glausta techninių parametrų lentelė, kurioje pirkimų komandos ir svetainių inžinieriai dažniausiai naudoja „A“ formos gardelės GIN poliaus modelius. Tai yra reprezentaciniai laukai ir tipiniai diapazonai-tikslios vertės skiriasi priklausomai nuo gamintojo ir modelio, todėl visada prašykite konkrečių modelio sertifikatų, bandymų ataskaitų ir apkrovos diagramų.

Ką turėtumėte reikalauti gamyklos duomenų ir pristatymo dokumentuose? Visada užklausa: Sertifikuotos medžiagos bandymo ataskaitos (tempimo, išeiga), matmenų brėžiniai, gamintojo apkrovos diagrama (įskaitant kėlimo talpą skirtingais kampais), suvirinimo/kniedžių įrašai, jei taikoma, pateikiami gervės/pagrobimo blokų bandymo sertifikatai ir rašytinis patikrinimo ir priežiūros vadovas. Šie dokumentai užpildo atotrūkį tarp bendros specifikacijos ir faktinės saugios džino stulpo darbo galimybės jūsų svetainėje.

Kaip suderinti džino stulpą su jūsų svetainės reikalavimais-trumpas kontrolinis sąrašas, įterptas į techninę darbo eigą: nustatykite pastatytą skyrių svoris ir gravitacijos centras, apibrėžkite turimus inkaro taškus ir bazinę geometriją, apskaičiuokite reikiamą momentą („Winch Pull × svirties“ ARM) ir pasirinkite „Gin Pole“ paskelbtą talpą darbo kampu, kurį naudosite. Kai bokšto aukštis ar vėjo/ledo apkrovos stumia voką, atnaujinkite į didesnės talpos modelius arba pasirinkite sunkiųjų aparatų skirtų plienais sustiprintų serijų. Gamintojo apkrovos diagramos ir atitinkami „Gin Pole“ standartai turėtų būti naudojami jūsų pasirinkimui patvirtinti.

Kodėl verta rinktis A formos gardelės džino stulpą

Kodėl patyrę rangovai pasirenka „A“ formos grotelių džino stulpą per alternatyvas? Priežastys patenka į veiklos, logistikos ir saugos kategorijas.

Pirma, eksploatavimo efektyvumas: grotelės A formos suteikia puikų stiprumo ir svorio santykį. Palyginti su vieno vamzdinio džino polais, kuriuose yra panašaus kėlimo sukimo momento, grotelės yra lengvesnės transportavimui ir lengviau surinkti, mažinant žmogaus valandas mobilizacijos metu. Trianguliuotų elementų priešinasi sukimosi sukrėtimas, kai stulpas veikia ne vertikaliais kampais per pakilimo seką, o tai reiškia stabilesnį, labiau kontroliuojamą pakėlimą.

Antra, pritaikomumas vietoje: A formos gardelės džino poliai dažnai būna moduliniuose skyriuose, kurie yra pritvirtinti arba varžtais. Šis moduliškumas leidžia ekipažams pritaikyti surinktą aukštį iki vietos apribojimų, mažinant nereikalingą per didelę kraną ar antrą kraną. Daugelyje kaimo ar kalnuotų perdavimo projektų šis logistinis supaprastinimas reiškia dideles išlaidas ir sutaupytus planus.

Trečia, saugos ir reguliavimo suderinimas: GIN polių projektavimas ir naudojimas yra nagrinėjamas pramonės standartuose ir priimtose procedūrose (pavyzdžiui, TIA/ANSI GIN poliaus rekomendacijos ir IEEE dokumentai, apibūdinantys komunikacijos ir perdavimo darbų naudojamų džino polių ribas ir bandymo protokolus). Lauko ekipažai turėtų sekti parašytą SOP, apimantį takelažo konfigūraciją, inkaro dizainą, etikečių linijas, atskirties zonas, tikrinimą išankstiniu pakėlimu ir avarinio mažinimo procedūromis. Kelios jurisdikcijos įtraukė šiuos standartus į vietinius reglamentus ar darbdavio taisykles bokšto darbui. Naudojant įrangą, sukurtą pripažintiems standartams ir eksploatuoti pagal dokumentais pagrįstą SOP, sumažėja rizika ir suteikia teisinį bei draudimo aiškumą įvykus incidentui.

Saugai svarbūs aspektai (ką kontroliuoti kiekviename keltuve): neviršykite vertinamų pajėgumų nurodytu darbiniu kampu; Įsitikinkite, kad kaiščiai ir tvirtinimo detalės yra įvertinti ir pritvirtinti; Patikrinkite, ar gervės stabdžiai ir „Snatch“ blokai yra sertifikuotos būklės; Stebėkite vėjo greitį ir pakabinimo liftus, kai gūsiai kelia grėsmę stabilumui; ir suplanuokite kontroliuojamą nuleidimo kelią, jei pirminė gervė nepavyks. Daugeliui tiekėjų vadovų ir svetainės SOP taip pat reikalauja apkrovos patikrinimo ir vaizdinių tikrinimo įrašų prieš pirmąjį naudojimą svetainėje. Šie praktiniai kontrolės priemonės laikosi tų pačių principų, rastų paskelbtuose SOP, skirtos džino polių operacijoms.

Kaip sumažinti žmogaus ir įrangos riziką: Paskirkite vieną kompetentingą keltuvo prižiūrėtoją, turintį valdžią lifto valdžią, perduoti lifto planą ir signalus visiems personalui, išdėstyti atskirties zonas ir išlaikyti neesminius darbuotojus. Išankstinio pakėlimo kontroliniuose sąrašuose turėtų būti gamintojo surinkimo sukimo momento/kaiščių sukimo momentų, takelažo kampų, apvalkalo įvertinimų ir inkaro stabilumo patikrinimo. Jei įmanoma, naudokite sukimo momentą stebimos gervės ar apkrovos ląstelės, kad aktyviai įrašytumėte pakėlimo jėgą ir išvengtumėte netyčinių perkrovų. Šie valdikliai yra tiesmukiški, tačiau daro skirtumą tarp įprastų keltuvų ir įvykių, sukeliančių prastovos ir išlaidų viršijimą.

4 mazgas - du įprasti klausimai (klausimai ir atsakymai) ir uždaryti su prekės ženklu ir kontaktu

Kl.: Kaip sužinoti, kuris galvos tipas (pakylantis vs fiksuotas) man reikia mano džino stulpo užsakymui?
A: Pasirinkite pakilimo galvutę, jei operacijai reikia pasukti visą bokšto skyrių nuo horizontalios iki vertikalios (pakilima galvutė leidžia kontroliuoti sukimąsi ir paprastai integruoja pasukamą ar lašo kaiščių sistemą), rinkitės fiksuotą galvutę, jei pakilsite tik vertikaliai arba naudosite džino stulpą kaip statinį kėlimo tašką; Jei svetainės darbas sujungia abi užduotis, nurodykite dvigubo naudojimo galvutę, taigi tas pats džino stulpas palaiko tiek vertikalius keltuvus, tiek pakėlusius operacijas be lauko modifikavimo-visada patikrinkite gamintojo apkrovos diagramą pasirinktai galvutės konfigūracijai.

Kl.: Kokie įprastiniai patikrinimai ir techninė priežiūra ilgus metus užtikrins gardelės džino stulpą?
A: Patikrinkite prieš kiekvieną naudojimą (patikrinkite kniedes/varžtus, ieškokite plaukų linijos įtrūkimų ar korozijos narių, patikrinkite, ar smeigtukai ir saugos spaustukai, bandykite gervės stabdžius ir virvės būklę), atlikite dokumentais patvirtintą metinį konstrukcinį patikrinimą (įskaitant neardomus bandymus ant didelio streso suvirinimo ar smeigtukų. Rankinio ir apkrovos testo tvarkaraštis, kad kiekvienas pristatytas įrenginys išlaikytų savo sertifikuotą kėlimo galimybes. Laikykite tikrinimo įrašus, kad parodytumėte deramą patikrinimą klientams ir saugos institucijoms.

Apibendrinant galima pasakyti, kad „A“ formos gardelės džino stulpas yra įrodytas, efektyvus įrankis perdavimo polių pastatymui, telekomunikacijų bokštai ir panašioms struktūroms, kuriose prioritetai yra mobilumas, valdymas ir palankus stiprumo ir svorio santykis. Dėl jo moduliškumo, galvos tipo parinkčių ir dokumentais patvirtintų apkrovos diagramų jis paprastas, kad atitiktų modelį su jūsų svetainės poreikiais; Jo projektavimo ir veiklos praktika atitinka nustatytus standartus ir SOP, naudojamus visoje pramonėje. Komandoms, vertinančioms galimybes, pasverkite visas gyvavimo ciklo sąnaudas (pirkimai, transportas, įgulos valandos surinkimui ir priežiūrai), o ne vien tik pirkimo kaina-būtent ten A formos gardelės sistemos paprastai rodo pranašumą. Profesionaliems pirkimams ir techninei pagalbai „A“ formos grotelių džino stulpams apsvarstykite „Lingkai“ inžinerines produktų linijas; Jų modelius galima įsigyti su visa technine dokumentacija, apkrovos diagramomis ir garantinių pardavimų palaikymu.Susisiekite su mumisModelio lapams, gamyklos sertifikatams ir konkrečios svetainės atrankos konsultacijai-mūsų komanda atsakys su išsamiomis pasiūlymais ir pristatymo galimybėmis.
